타이어 표기법

안녕하세요! 오늘은 타이어 표기법에 대한 내용으로 도움을 드리고자 합니다.
책, 타이어 정복기를 통해 타이어의 옆면에는 어떤 내용들이 들어있는지 살펴보도록 하겠습니다.


---

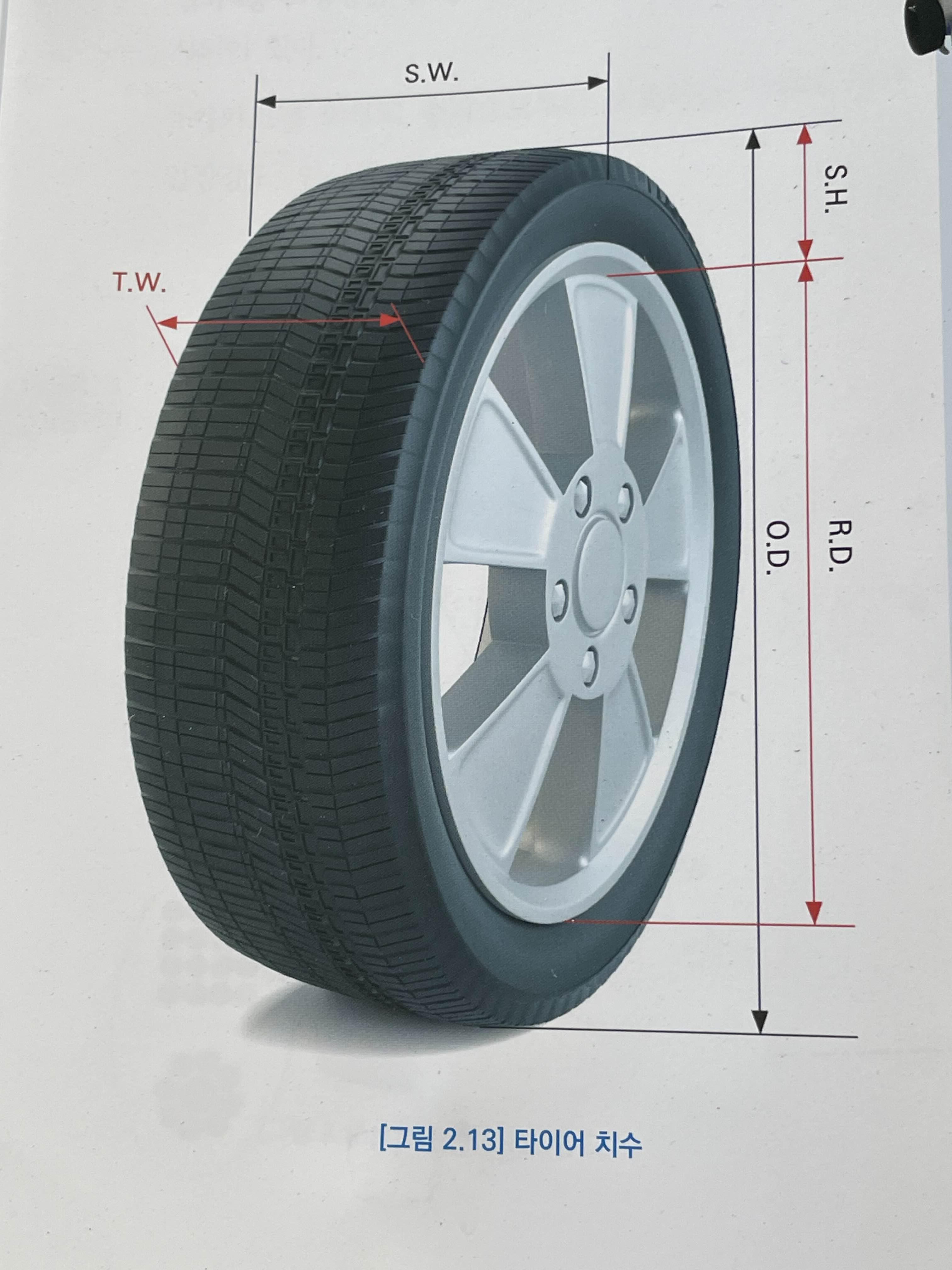

타이어 치수
타이어 크기를 나타내는 치수의 정의를 살펴보도록 하겠습니다.


위의 그림을 통한 용어 정리입니다.
1. 단면 폭(SW ; Section Width)
공기압 충진 상태에서의 타이어 옆면 좌우 최대 팽창 간 직선거리라고 합니다.
공기압 충진은 적정공기압이 들어있는 상태를 말합니다.

2. 외경 (OD ; Overall Diameter)
공기압 충진 상태에서의 타이어의 총 직경입니다.
광폭타이어를 선택할 때면 외경이 중요합니다. 외경이 달라지면서 타이어가 휀다 부분쪽에 닿는 경우를 볼 수 있었습니다.

3. 옆면 높이 (SH ; Section Height)
타이어의 직경 중 림 직경(RD)을 뺀 후, 그 거리를 2로 나눈 값입니다.
일반적으로 시리즈라고 칭합니다.


4. 접지면 폭 (TW ; Tread Width)
실제 지면에 닿는 최대 접지 폭입니다.
타이어가 지면에 닿는 면적인 Contact patch(콘택트 패치)와도 연관이 있습니다.

5. 정하중 반경 (Static Loaded Radius)
정하중 상태에서 지면으로부터 차축까지 거리로 지상고에 해당합니다.
반지름에서 하중으로 인한 변형량을 뺀 값이라고 합니다.
생소하여 어려운 부분입니다.

6. 동하중 반경 (Dynamic Loaded Radius)
타이어가 한 바퀴 주행한 거리를 2파이로 나눈값입니다.
자동차의 실주행 거리와 메타기상 주행거리 편차를 최소화하기 위해 필요한 값입니다.

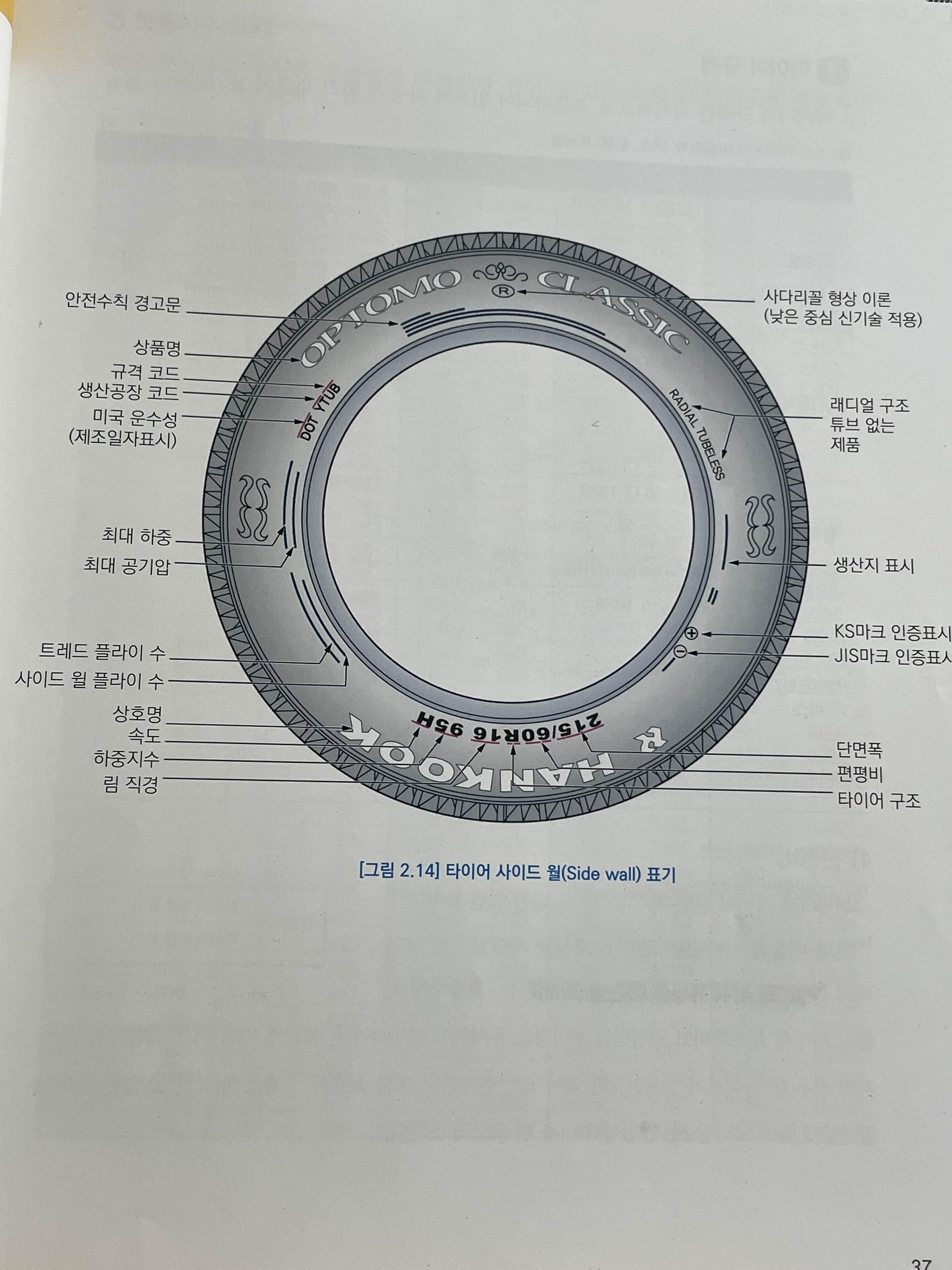

다음은 타이어 사이드 월 (Side wall) 표기입니다.

타이어 사이드월에는 최대 하중, 최대 공기압, 생산지, 속도, 하중지수 등등 꽤많은 내용이 담겨져 있음을 알 수 있습니다.
옆면만 보더라도 많은 것을 알 수 있도록 만들어져있습니다.
